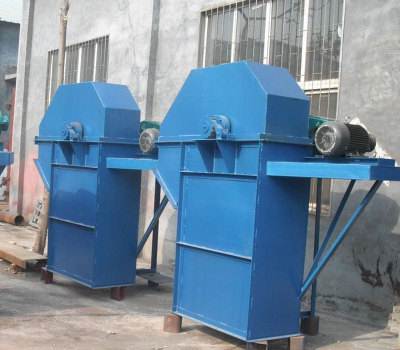

圆环链斗式提升机的特点
TH系列圆环链斗式提升机是我公司设计的新产品，本机主要参数等效或参照采用了国际先进标准。
本机适用于输送物料堆积比重不大于1.5t/m3的粉状、粒状、小块状的无磨琢性、半磨琢性物料，物料温度不超过250℃。
本机备有二种料斗、中深斗(ZH)型深斗(SH)型。
本机输送量35-185m3/h，提升高度6-40m。
本机负载运行平稳，可靠拉紧装置采用了重锤杠杆式，噪声小。采用了可折卸镶块式链轮，便于维修和更换。
圆环链斗式提升机特点：
1、圆环链斗式提升机出料口 因制糖工业的特殊要求，圆环链斗式提升机上部区段的出料口为图3所示的长方形。出料口周边钻有若干个螺栓孔，以便于与箱式出料筐连接，并可在出料口进行斗式提升机上部驱动装置维修。
2、圆环链斗式提升机张紧装置
采用重锤式自然张紧装置，有别于D型、HL型圆环链斗式提升机的螺旋杆张紧形式，避免了繁琐的调整过程，为防止工作中斗提机下部传动构件晃动，在图1所示的张紧装置13上设有锁紧装置14。
3、圆环链斗式提升机下部区段机架
下部区段机架结构形式如图4所示，顶部的孔1用于与机身连接板连接。导轨槽2用于下部区段链斗导向，导轨是由等边角钢拼合成形，焊于立柱3上。孔4为下部改向链轮滑座板连接孔。孔5用于安装底罩。侧排孔6用于重锤张紧杠杆高度调节。
4、圆环链斗式提升机底罩
提升机中部用角钢2作骨架，由螺栓连接。底部圆弧板3上钻直径8mm的密孔形成网状，以便于甜菜汁渗出，流入回收渣汁的溜槽。
