TH型环链斗式提升机

  • 添加时间:2018-03-24 点击:0
振泰机械二维码
联系我们
产品介绍

TH型环链斗式提升机介绍:
       TH型环链斗式提升机是一种带有圆环链的斗式提升机。采用混合式或重力卸料,挖取式装料。TH环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢性或磨琢性较小的物料。TH型环链斗式提升机牵引件采用优质合金钢圆环链。中间机壳部分分为单、双通道两种形式,由机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构,使用寿命长,轮缘更换简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。TH型斗式提升机可提升物料温度在250℃以下无磨啄性或磨啄性较小的物料。

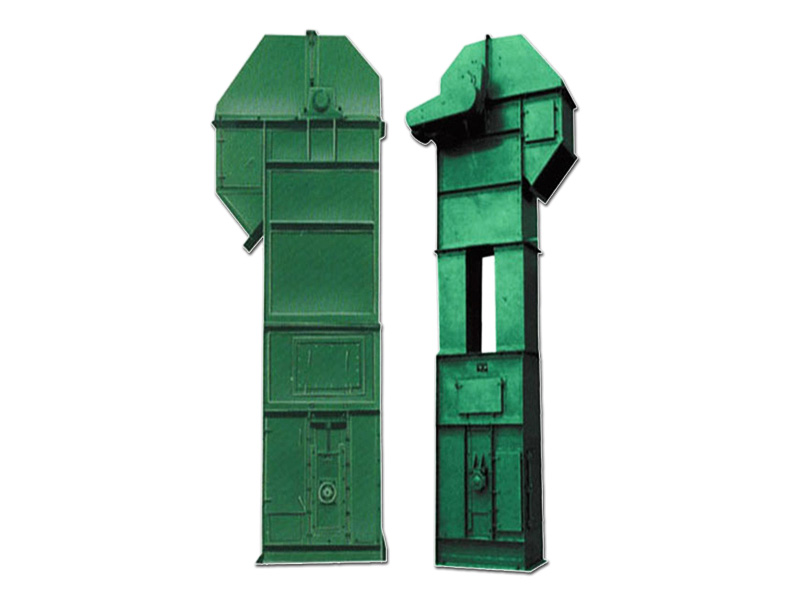

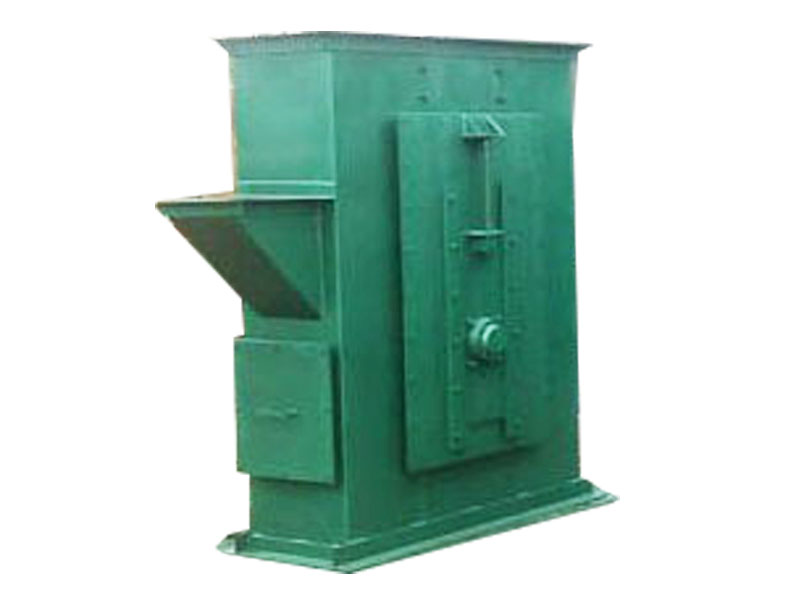

TH环链斗式提升机
      TH环链斗式提升机料斗类型:
1、ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料,如湿砂、型砂、化肥、碱肥、碱粉等。
2、SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
  本机的传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了传动平台,联轴器等,使结构紧凑、重量轻、而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机最大输送量365m3/h,最大提升高度为50m。

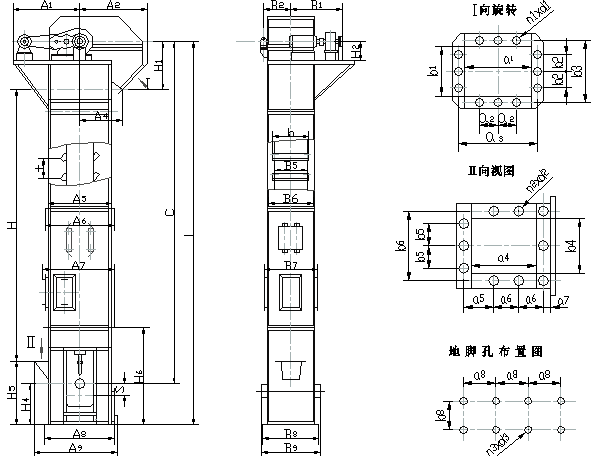

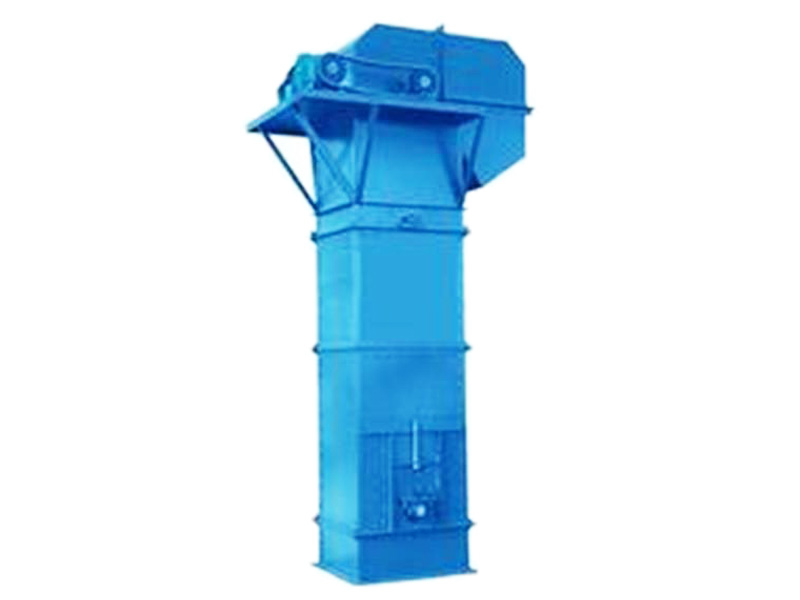

TH环链斗式提升机外形结构图:
斗式提升机

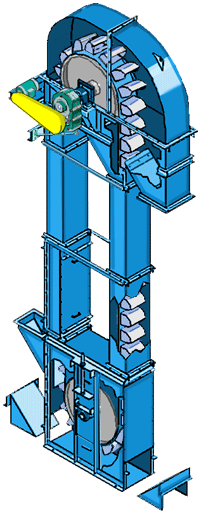

TH环链斗式提升机工作原理图:
TH环链斗式提升机工作原理图
TH环链斗式提升机特点:
1、输送物料的温度最高可达250℃。提升高度运行平稳可靠,噪音小,维护方便。
2、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。
3、TH提升机环链采用低合金钢锻造,并经渗碳淬火处理,具有极高的抗拉强度和耐磨性能。
4、维护方便,使用寿命长。机壳钢板加厚、刚性好。

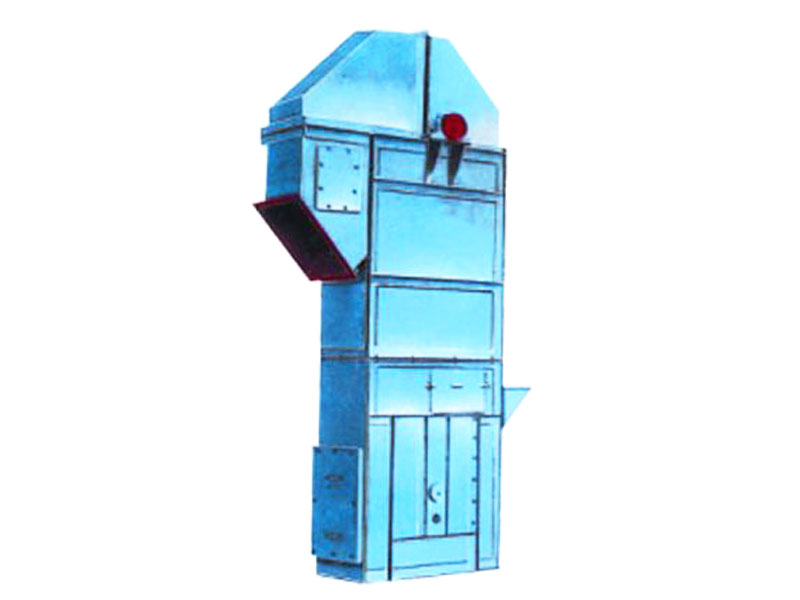

TH环链斗式提升机
TH环链斗式提升机技术参数表:
TH环链斗式提升机技术参数
参数注释:
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2.TH环链斗式提升机料斗用途:
Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。
Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
TH环链斗式提升机主要性能与用途:
 TH型垂直斗式提升机由运行部分(料斗与牵引链条) 和带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等构成。适用于向上输送松散密度P<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。本机的特点为可快速离心卸料,并采用环链为牵引件,故不适于输送大块磨琢性较大及掏取阻力大的物料。被输送物料的温度不得超过60℃,如采用耐热橡胶带时温度不超过200℃。
 本机共有: TH100、TH160、TH250、TH315、TH400、TH00、TH630等7种规格。本机的输送能力为4-238m3/h,高度约在4-40m范围内。为满足各种不同的使用要求,本机备有四种料斗: Q型(浅斗) 、H型(弧底斗) 、Zd型(中深斗)Sd型(深斗),传动装置法可采取左装或右装。

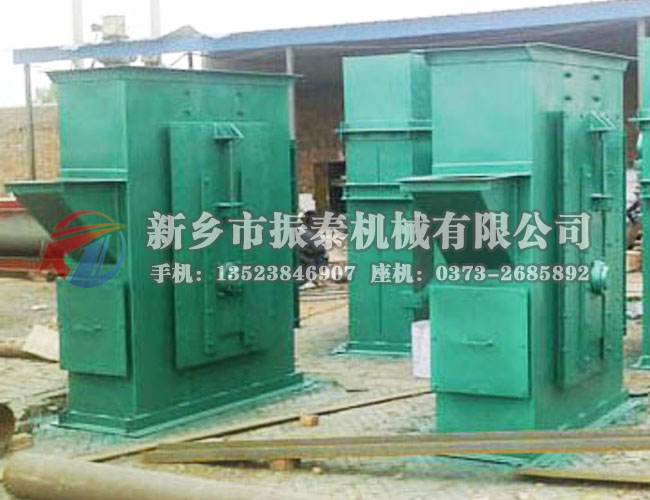

TH环链斗式提升机
TH系列环链斗式提升机适用范围:
  TH型垂直斗式提升机是一种固定安装的垂直输送设备,主要适用于粮食、油料、饲料(粘性及腐蚀性的物料除外)等行业的垂直输送。
