NE板链斗式提升机
- 添加时间：2018-03-24 点击：0次
- 产品介绍
NE板链斗式提升机介绍：
NE板链斗式提升机采用自流式装料，重力式卸料。链条采用优质合金钢高强度板式链条，耐磨性较好。驱动部分采用硬齿面减速器。适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度控制在250℃以下。
NE系列板链式斗式提升机在各工业国家应用极广。该系列为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE型板链斗式提升机工作原理：
NE系列板链式斗式提升机是流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量大；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
NE板链斗式提升机主要特点:
1、密封性好，环境污染少。
1、密封性好，环境污染少。
2、操作、维修方便、易损件少。
3、使用成本低，由于节能和维修少，使用成本极低。
4、运行可靠，先进的设计原理，保证整机运行的可靠性。
5、结构刚性好，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6、机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
7、输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h 。
8、操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物料的垂直提升。
NE系列板链斗式提升机产品主要工作部件特点:
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。
a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b 、采用较低的链速度(o．5米/秒)；c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

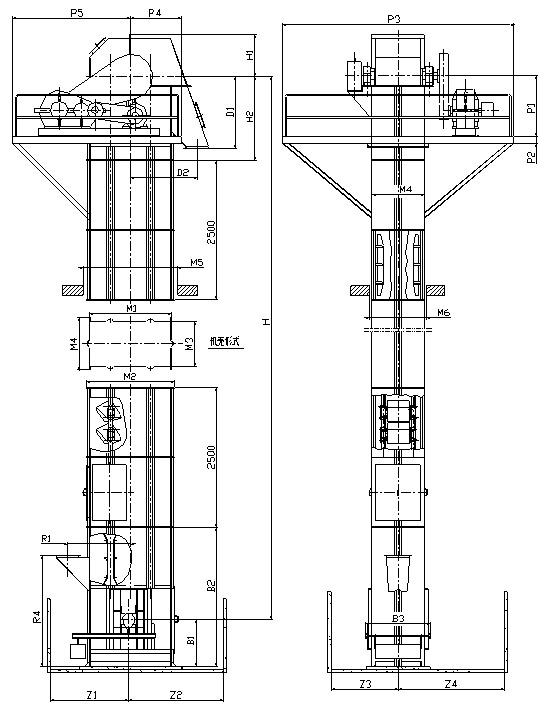

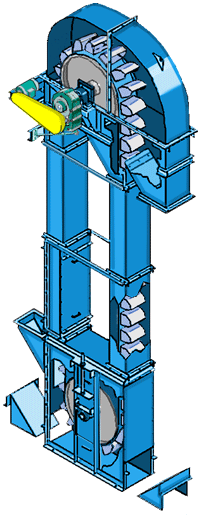

NE系列板链斗式提升机外形图：

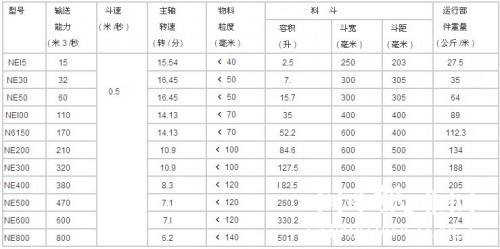

NE系列板链斗式提升机产品技术参数表：

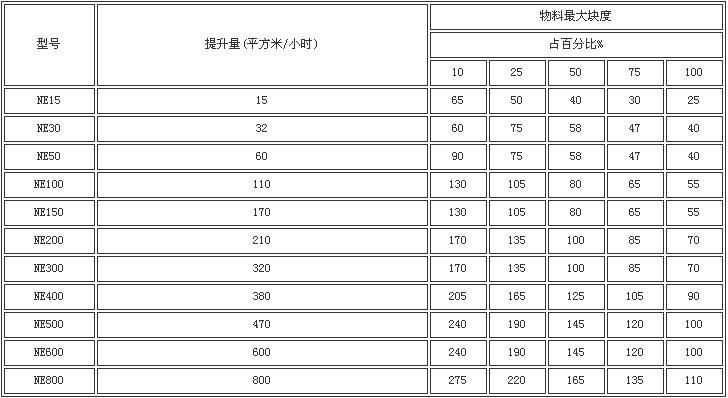

NE型斗式提升机输送物料性能参数表：
注：上表中所给出的技术参数为部分板链斗式提升机的参数，其他型号规格的板链斗式提升机的参数这里不再一一列出，咨询具体详细参数请致电我公司业务或技术部！
NE型板链斗式提升机结构：
1.NE型板链斗式提升机结构：
NE系列斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
（一）运行部件 由料斗和专用链条组合驱动NE30及以下采用单排链，NE50~NE800采用双排链。
（二）驱动装置 采用多种驱动组合驱动（依用户试机需要而定）。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。
（三）上部装置 安装有轨道（双排链）、逆止器，卸料口装有防回料橡胶板。
（四）中间节 部分中间节装有轨道（双链），以防止链条在工作中摆动。
（五）下部装置 安装有自动张紧装置。
2.零部件的选用机检验
①选用高填充率耐磨料斗。
②选用合金钢耐磨套筒滚子链。销轴和外链板固定，套筒和内链板固定可有效地减少承载部件的磨损。
③头部链轮由轮毂和分体齿圈组成。尾部链轮采用光齿，能有效的防止头尾不同步引起的跳齿和磨损现象。
④零件加工后，采用德国进口的网带式自动翻转热处理设备，均匀渗碳淬火。
⑤采取普检和破断拉伸试验检测手段，充分保证技术要求。
