Z型斗式提升机

  • 添加时间:2018-03-30 点击:0
振泰机械二维码
联系我们
产品介绍

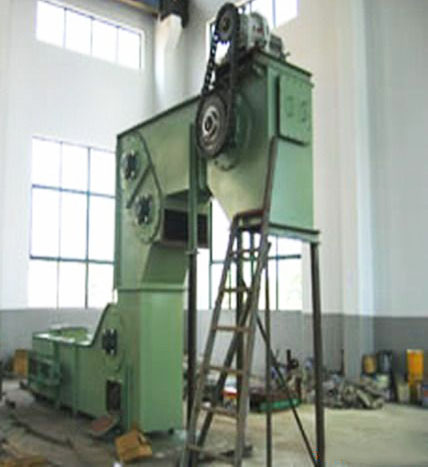

Z型斗式提升机产品概述:
      Z型斗式提升机集物料的水平输送与提升为一体。用提升机一台可替代传统的水平输送+提升+水平输送三台设备使用。其它常用名:转斗式提升机,诱导斗式提升机,Z型提升机,Z型上料机,Z型斗提机,C型提升机,C型上料机,C型斗提机,S型提升机,链斗式提升机,料斗式提升机。
      本机机壳采用分段式组合,水平长度及提升高度任选。布置灵活,占地少;节省厂房空间,减少地坑深度;机器运行安全可靠,平稳无噪声、不撒料,不泄料、无飞尘,易拆易修,是理想的新型物料输送设备。
Z型斗式提升机的输送工作原理:
      物料从进料口进入料斗随着输送链提升到顶部,绕过顶轮后向下翻转,Z型转斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的Z型转斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。
      Z型转斗式提升机标准配置有扭力保护器,当采用金属料斗时,故障卡斗机器不转,同时报警灯亮起,避免了事故发生,安全可靠;转斗式提升是在封闭的壳体内,通过悬挂在链条上的料斗输送物料。能水平--垂直--水平的组合输送。可以单点或多点加料,通过特殊设计的卸料装置完成单点或多点卸料。具有全封闭、无泄露、无污染。适用于输送各种粉状物料和颗粒状物料的上料输送,以输送非黏性物质为最佳。本设备最大优点是组成形式灵活,对物料的破损率低,可杜绝不良品的产生。
Z型斗式提升机结构图及技术参数:
斗式提升机结构图
Z型斗式提升机特点:
      集物料的水平输送与提升为一体。用提升机一台可替代传统的水平输送+提升+水平输送三台设备使用。具有以下特点:
1、Z型提升机具有颗粒物料不破损物料的特点。比重轻的物料提升效果好。
2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费;
3、下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;
4、牵引件为低合金高强度圆环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。
Z型斗式提升机的适用范围:
本设备可广泛应用于各种需要柔和处理的环境。Z型供料,C型供料,Z—C混合型供料及多点上料,多点下料等场合。目前多用于称重包装机的供料,色选机的供料及复选供料,自动化生产线的立体循环上下料,全自动称重配料系统的多点供料。我们的产品目前正常运行在以下自动化生产产业中:宠物食品业,膨化食品业,饲料行业,糖果行业,干鲜果品业,保健食品业,粮食精加工处理业,化工医药业,五金电料业,军工制造业等等。
z型斗式提升机用户可选择配置:
机箱: 半封闭机箱—防尘机箱—气密机箱—不锈钢机箱—碳钢喷涂机箱。
料斗: 不锈钢料斗—碳钢料斗—食品级朔料料斗。
驱动: 防爆减速机,普通减速机。
链轮: 合金钢链轮—不锈钢链轮。
链条: 合金钢链条—不锈钢链条。
控制: 手动启动停止,自动启动停止,变频控制。
其它: 整机防爆,内置强制通风系统,自动料斗清洗系统,自动加油系统。
Z型转斗式提升机基本要求:
1 提升机应符合本标准的要求,并应按照规定程序批准的图样及技术文件进行制造。
2 提升机结构性能和制造质量、使用范围应符合《煤矿安全规程》和JB8516-1997等标准规定。
3 隔爆型提升机的电气控制设备应符合GB 3836.1、GB 3836.2、GB 3836.4的规定,且应经国家授权的防爆检验机构进行防爆检验,并取得煤矿矿用产品安全标志证书。
4 提升机所用的原材料、标准件、外购件均应符合现行国家标准和行业标准的有关规定。
5 提升机的通用件、易损件、备用件应保证质量与互换性。
6 凡本标准未予规定的机械加工和装配等技术要求,均应符合现行国家标准和行业标准的有关规定。
7 当减速器工作环境温度低于8℃时需增设加热装置,高于35℃时需增设冷却装置。
8 在主机正常运转情况下,减速器使用寿命不少于50000h。
9 钢丝绳安全系数应符合表1的规定。
