HL环链斗式提升机

HL环链斗式提升机产品概述:
    HL环链斗式提升机适用于垂直输送琢磨型较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度最高40m，其特点为：结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动物件，物料温度不超过250℃．TH型按JB392－85《垂直斗式提升机》标准设计制造，应优先运用，除链接尺寸外，HL斗式提升机的链条、链轮、张劲装置与TH型相同。

HL环链斗式提升机工作原理:

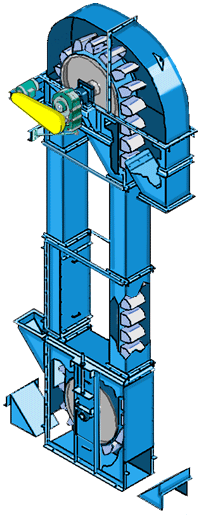

      HL环链斗式提升机由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本斗式提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本斗式提升机的牵引机构是两根环形链条。

HL型环链离心斗式提升机(环链提升机)主要特点:

1.整机体积小、转速高、确保快速均匀输送。

2.运行平稳、输送效率高。

3.料斗形式多，应优先选用。

4.适应性强、安装维修方便、寿命长。

HL环链斗式提升机制法和装法：

1、按料斗形状分为两种：S制法--带有深园底形料斗；Q制法--带有浅园底形料斗

2、按上部区段卸料口的形式分为两种：X1 制法--带有倾斜法兰的卸料口；X2 制法--带有水平法兰的卸料口

3、按下部区段进料口的形式分为两种：J1 制法--进料口的斜面与水平面成45度角；J2 制法--进料口的斜面与水平面成60度角

4、按中间机壳侧面检视门的位置分为四种：K1 制法--中间机壳侧面带有下端左检视门；K2 制法--中间机壳侧面带有下端右检视门；K3 制法--中间机壳侧面带有上端左检视门；K4 制法--中间机壳侧面带有上端右检视门

5、按中间机壳端面检视门的位置分为两种：Z1 制法--中间机壳端面带有下端检视门；Z2 制法--中间机壳端面带有上端检视门

6、按传动装置对斗式提升机的相对位置分为两种：左装--传动装置在左侧；右装--传动装置在右侧

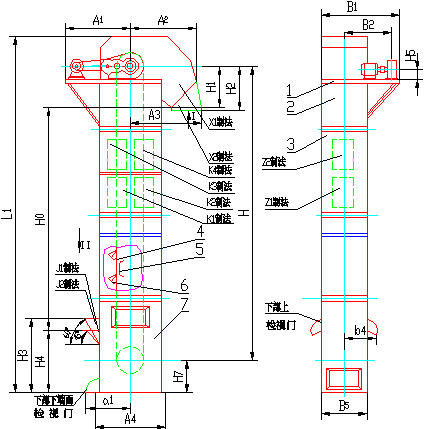

HL环链斗式提升机外形示意图：

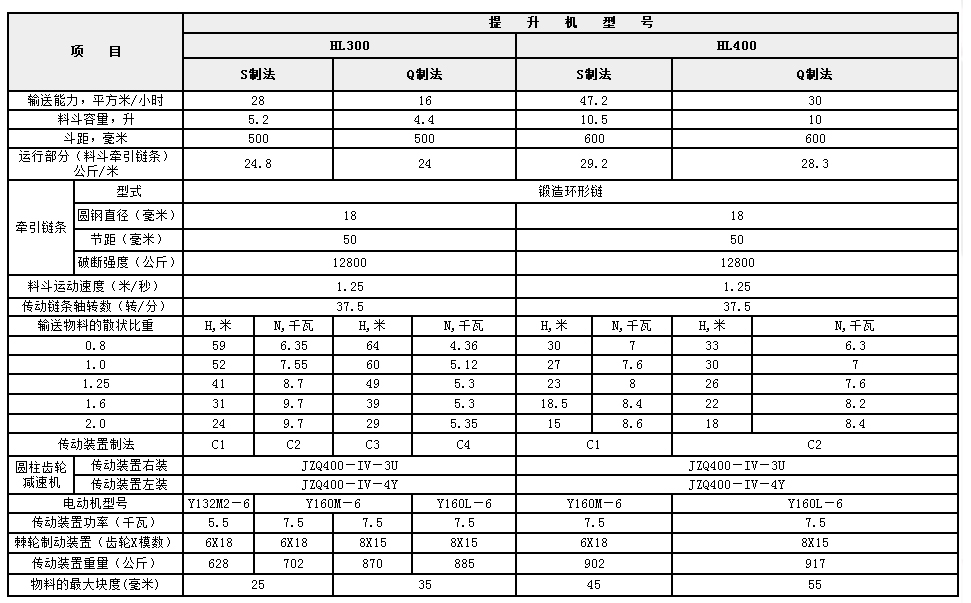

HL环链斗式提升机技术参数：
